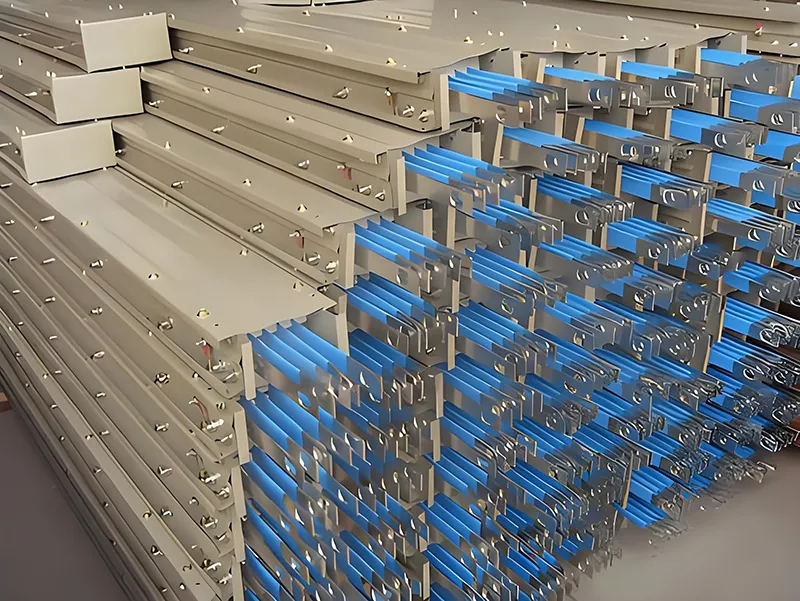

Luftisolierte 2000-A-Sammelschiene

Ein luftisolierter 2000-A-Busway ist ein Hochstromübertragungsgerät, das in Stromverteilungssystemen verwendet wird, hauptsächlich für die sichere und effiziente Übertragung elektrischer Energie in Gebäude- oder Industriesystemen. Es hat einen Nennstrom von 2000 A und verwendet Luft als Isoliermedium, um die Leiter vom Gehäuse zu isolieren.

•Nennstrom: 2000 Ampere

•Isolierungsmethode: Luftisolierung

•Gerätetyp: Schienenverteilersystem

Vereinfacht ausgedrückt handelt es sich um ein Hochstromübertragungssystem, das Metallschienen anstelle herkömmlicher Kabel verwendet.

Vorteile gegenüber Kabeln

Kernvorteile

1. Sicherheitsschutz, mehrere Garantien

Durch die Verwendung einer geteilten Luftisolationsstruktur übertreffen der Sicherheitsabstand und die Kriechstrecke zwischen den Phasen die nationalen Standards bei weitem, wodurch Kurzschlussrisiken effektiv vermieden werden. Die internen Isolationskomponenten bestehen aus hochfestem Epoxidharz, wodurch die Widerstandsfähigkeit des Produkts gegenüber dynamischer und thermischer Stabilität erheblich verbessert wird. Außerdem ist es in der Lage, kurzfristigen Kurzschlussstromstößen standzuhalten und so das Stromverteilungssystem zu schützen. An den Steckdosen sind Schutzvorrichtungen angebracht, die unter normalen Bedingungen mit Bleiplomben verschlossen und abgedichtet werden können, um das Eindringen von Staub, Fremdkörpern und unbeabsichtigten Betrieb zu verhindern. Beim Anschließen der Anschlussdose muss die Stromversorgung nicht unterbrochen werden; Das Erdungskabel wird vor dem Trennen immer angeschlossen, was die Betriebssicherheit weiter erhöht. Die Schutzart des Produkts erreicht IP40, die mit speziellem Zubehör auf IP54 erhöht werden kann, und bietet hervorragende Staub- und Feuchtigkeitsbeständigkeit sowie Anpassungsfähigkeit an verschiedene Innenumgebungen.

2. Hocheffiziente Wärmeableitung, Energieeinsparung und Verbrauchsreduzierung

Der Leiter besteht aus hochreinem Elektrolytkupfer mit einem Kupfergehalt von über 99,99 % und die Oberfläche ist verzinnt, was antioxidativ und hochleitfähig ist, einen niedrigen spezifischen Widerstand und einen geringen Leistungsverlust aufweist. Die Außenhülle besteht aus hochfestem kaltgewalztem Stahl von Maanshan Iron & Steel mit einer einteiligen Wellstruktur, die hervorragende mechanische Festigkeit und Wärmeableitungsleistung vereint. In Kombination mit der natürlichen Luftkonvektion bildet es ein duales Wärmeableitungssystem. Im Vergleich zu herkömmlichen Kabeln wird der Temperaturanstieg um 25 % reduziert und die Strombelastbarkeit um 30 % erhöht. Bei längerem Tragen des Nennstroms wird der Temperaturanstieg der leitenden Teile innerhalb des Standardbereichs streng kontrolliert, sodass kein zusätzliches Kühlsystem erforderlich ist und die Betriebskosten gesenkt werden.

3. Bequeme Installation und flexible Anpassung

Dank seines modularen Designs unterstützt es verschiedene Verbindungsmethoden wie gerade Abschnitte, Bögen und T-förmige Abzweige. Es kann je nach Standortanforderungen flexibel kombiniert und gespleißt werden, um sich an unterschiedliche Verkabelungsszenarien anzupassen. Ausgestattet mit einem automatischen Ausgleichsanschluss und Einzelbolzen-Klemmanschlüssen verfügt es über eine hohe Einstellbarkeit. Die Stoßmontagemethode spart erheblich Installationszeit und senkt die Arbeitskosten. Es stehen ausreichend Sammelschienenanschlüsse zur Verfügung, die eine flexible Verzweigung der Anschlusskästen ermöglichen. Verbraucher können auf kürzestem Weg an Sammelschieneneinheiten angeschlossen werden. Nachträgliche Erweiterungen, Verlegungen oder Renovierungen der Werkstattausrüstung erfordern keine Änderungen am Sammelschienensystem und bieten eine hervorragende Austauschbarkeit. Es ist kein Austausch des Außengehäuses erforderlich, wenn sich benachbarte Nennströme ändern.

4. Robuste und langlebige Struktur

Das Außengehäuse wird in einem einteiligen Formverfahren hergestellt, was zu einer hohen mechanischen Festigkeit führt. Bei einer Spannweite von 6m kann die Stromschienenmitte eine Belastung von 60kg tragen. Bei ungleichmäßigen Temperaturänderungen beträgt der Mittenversatz des Gehäuses nicht mehr als 10 mm, was eine hohe Vibrations- und Schlagfestigkeit gewährleistet. Die Gehäuseoberfläche nutzt ein elektrostatisches Sprühverfahren zum Korrosions- und Rostschutz und verlängert so die Lebensdauer. Alle Komponenten werden strengen Tests unterzogen. Das Produkt hat die Spannungsfestigkeits- und Wärmestabilitätstests bestanden und zeigte nach dem Test keine nennenswerten Verformungen. Unter normalen Bedingungen beträgt der Isolationswiderstand jedes Abschnitts nicht weniger als 50 MΩ, was einen langfristig sicheren Betrieb unter Volllast mit einer Lebensdauer von Jahrzehnten ermöglicht.

5. Konformität und Zertifizierung, zuverlässige Qualität

Qingdao Fenghua Electric Manufacturing Co., Ltd. verfügt als professioneller Hersteller von Stromübertragungs- und -verteilungsgeräten über ein komplettes Produktions- und Prüfsystem. Unsere Produkte unterliegen einer strengen Qualitätskontrolle, verfügen über mehrere Qualifikationszertifikate und patentierte Technologien und entsprechen den relevanten nationalen Industriestandards und internationalen Spezifikationen. Durch die Prüfung mehrerer Kernindikatoren wie Netzfrequenzfestigkeit, Isolationswiderstand und Temperaturanstieg stellen wir sicher, dass jedes Produkt den Designstandards entspricht und bieten unseren Kunden eine zuverlässige Qualitätssicherung.

Technische Parameter

Anwendbare Szenarien

Die luftisolierte 2000A-Sammelschiene von Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. mit ihrer hohen Stromübertragungskapazität, sicheren und zuverlässigen Leistung und flexiblen Installationsmethoden wird häufig in den folgenden Szenarien eingesetzt:

Industriesektor: Industrieanlagen, Werkstätten mit hohem Energieverbrauch, Fertigungslinien usw., um den Stromversorgungsbedarf von Hochstromgeräten zu decken;

Gebäudesektor: Hochhäuser, Gewerbekomplexe, Bürogebäude, Wohnanlagen usw., die als Hauptstromverteilungsleitung für eine effiziente Stromverteilung dienen;

Energiesektor: Umspannwerke, Verteilerräume, Transformator- und Verteilerschrankanschlüsse, Verbindungen zwischen Verteilerschränken usw.;

Andere Szenarien: Rechenzentren, Einrichtungen zur Unterstützung des Schienenverkehrs, Krankenhäuser, Schulen und andere Orte mit hohen Anforderungen an die Stabilität und Sicherheit der Stromversorgung.

Produktstruktur

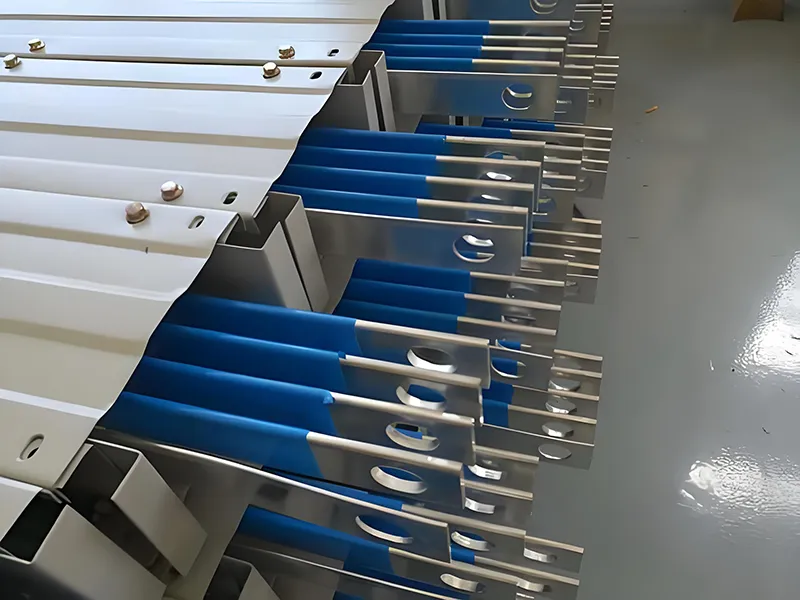

Das Produkt besteht aus einer Leitereinheit, einer Isolationsträgereinheit, einer Gehäuseeinheit und einer Anschlusseinheit. Es zeichnet sich durch eine kompakte und rational gestaltete Struktur aus:

Leitereinheit: Sammelschiene aus hochreinem Elektrolytkupfer, verzinnt für hervorragende Leitfähigkeit und reduzierten Leistungsverlust;

Isolationsunterstützungseinheit: Hochfeste Epoxidharz-Isolierungskomponenten, die eine Phase-zu-Phase-Isolierung bieten, um die Isolationsleistung sicherzustellen und die dynamische und thermische Stabilität zu verbessern;

Gehäuseeinheit: Einteiliges, gewelltes, kaltgewalztes Stahlgehäuse, elektrostatisch besprüht zum Korrosions- und Rostschutz, kombiniert mechanische Festigkeit und Wärmeableitung und bietet gleichzeitig Erdungsschutz;

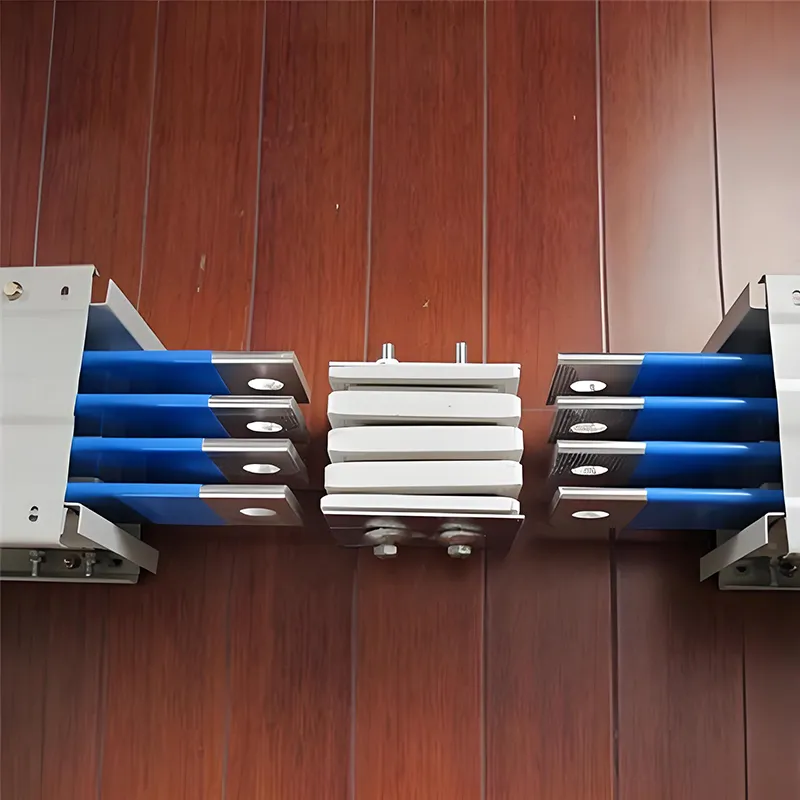

Anschlusseinheit: Automatisch kompensierte Steckverbinder und Einzelbolzen-Klemmklemmen für eine bequeme und zuverlässige Verbindung, wodurch der Kontaktwiderstand effektiv reduziert wird.

Kaufhinweise

1. Produkte können in verschiedenen Längen und Verkabelungsmethoden angepasst werden, um spezifische Kundenbedürfnisse und Verkabelungsanforderungen vor Ort zu erfüllen.

2. Alle Produkte werden mit vollständigen Qualitätskontrollberichten und Konformitätszertifikaten geliefert, die die Abnahme vor Ort unterstützen.

3. Wir bieten professionelle Installationsberatungsdienste an, um Kunden beim Abschluss der Installation und Inbetriebnahme zu unterstützen und den normalen Produktbetrieb sicherzustellen.

4. Wir verfügen über ein umfassendes Kundendienstsystem. Bei etwaigen Qualitätsproblemen während der Produktgarantiezeit reagieren wir umgehend und bieten Reparatur- oder Ersatzdienste an.

5. Wir heißen Kunden willkommen, uns für Anfragen, Besuche vor Ort und zur Besprechung von Kaufangelegenheiten zu kontaktieren. Wir sind bestrebt, Ihnen qualitativ hochwertige Produkte und Dienstleistungen anzubieten!

FAQ

1. Welche Materialien werden für die Leiter in einer 2000-A-Sammelschiene verwendet?

Die Leiter bestehen typischerweise aus hochleitfähigen Kupfer- oder Aluminium-Sammelschienen. Kupferschienen bieten eine höhere Leitfähigkeit und Haltbarkeit, während Aluminiumschienen eine kostengünstigere Lösung für große Stromverteilungssysteme bieten.

2. Welche Vorteile bieten luftisolierte Stromschienensysteme?

Luftisolierte Stromschienensysteme bieten mehrere Vorteile:

•Hohe Strombelastbarkeit

•Hervorragende Wärmeableitung

•Modulare und flexible Installation

•Einfache Wartung und Erweiterung

•Geringer Bauraum im Vergleich zu Kabelsystemen

3. Wo wird üblicherweise eine luftisolierte 2000-A-Stromschiene verwendet?

Eine luftisolierte 2000-A-Sammelschiene wird häufig verwendet in:

•Industrielle Produktionsanlagen

•Rechenzentren

•Gewerbegebäude

•Einkaufszentren

•Krankenhäuser

•Flughäfen und Verkehrsknotenpunkte

Es ist ideal für Einrichtungen, die eine stabile und leistungsstarke Stromverteilung benötigen.

4. Wie unterscheidet sich eine luftisolierte Stromschiene von einem Kabelsystem?

Im Vergleich zu herkömmlichen Stromkabeln bieten luftisolierte Stromverteiler Folgendes:

•Höhere Stromkapazität

•Bessere Wärmeleistung

•Einfachere Systemerweiterung

•Zuverlässigere Verbindungen

•Schnellere Installation für große elektrische Lasten

5. Was ist der typische Spannungsbereich für eine luftisolierte 2000-A-Stromschiene?

Die meisten luftisolierten 2000-A-Sammelschienensysteme sind für die Niederspannungsverteilung ausgelegt, typischerweise im Bereich von 380 V bis 690 V, abhängig von den Projektanforderungen und elektrischen Standards.

6. Ist eine luftisolierte 2000-A-Sammelschiene für den Langzeitbetrieb sicher?

Ja. Eine ordnungsgemäß konzipierte und installierte luftisolierte 2000-A-Sammelschiene umfasst schützende Metallgehäuse, Isolierhalterungen und Erdungssysteme, die einen sicheren und zuverlässigen Betrieb über lange Betriebszeiträume hinweg gewährleisten.

7. Kann ein 2000A-Stromschienensystem in Zukunft erweitert werden?

Ja. Einer der Hauptvorteile eines Schienenverteilersystems ist sein modularer Aufbau. Nachträglich können zusätzliche Sammelschienenabschnitte oder Abgangskästen hinzugefügt werden, um das Stromverteilungsnetz ohne größere Umbauten zu erweitern.
