Eigenschaften kompakter Busleitungen

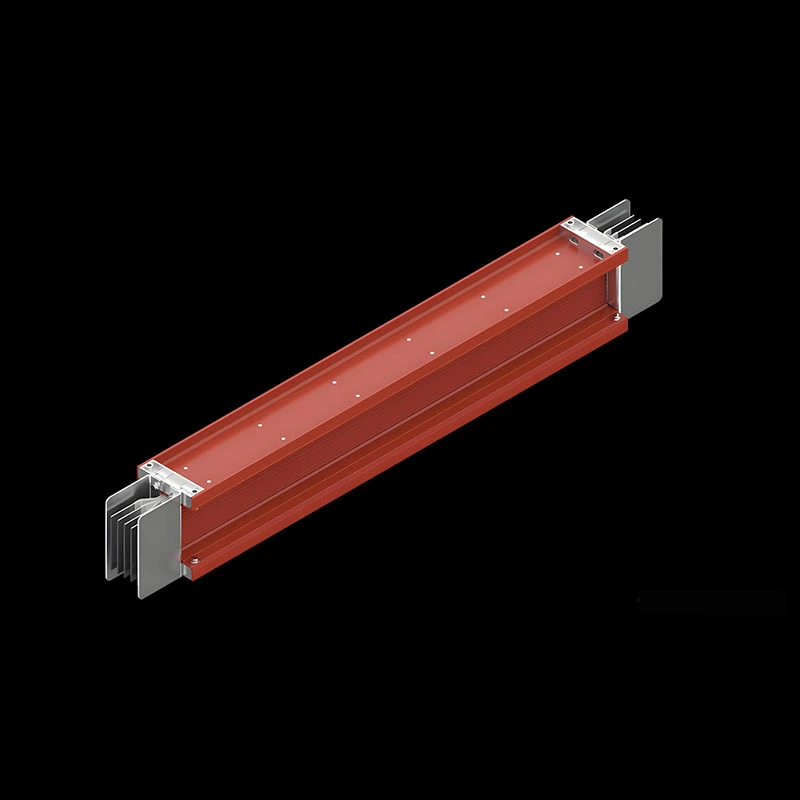

Kompakter Schienenverteilerist eine Kernkomponente in Niederspannungs-Energieverteilungssystemen zur Übertragung hoher Ströme. Zu seinen charakteristischen Merkmalen gehören ein kompakter Aufbau, eine effiziente Wärmeableitung, ein hoher Schutzgrad und eine hohe Strombelastbarkeit. Es wird häufig in Situationen eingesetzt, in denen der Platz begrenzt ist, hohe Ströme auftreten und ein hohes Maß an Schutz erforderlich ist – was es deutlich von luftisolierten Sammelschienenverteilersystemen unterscheidet. Im Folgenden finden Sie eine detaillierte Aufschlüsselung der Funktionen, kategorisiert nach Kernvorteilen, Hauptmerkmalen, anwendbaren Szenarien und Einschränkungen:

Kernstruktur und Leistungsmerkmale

Platzsparendes kompaktes Design: Die Leiter und Isolierschichten passen eng zusammen, ohne überflüssige Luftspalte; Dadurch sind Gesamtvolumen und Gewicht deutlich geringer als bei luftisolierten Schienenverteilern. In platzbeschränkten Umgebungen – wie Hochhäusern, Rechenzentren und Werkstätten mit dichter Bestückung mit Geräten – reduziert dieses Design den für die Installation erforderlichen Platzbedarf drastisch, was einen der größten Vorteile kompakter Sammelschienenverteiler darstellt.

Hohe Strombelastbarkeit und geringer Verlust: Die Leiter sind dicht beieinander angeordnet, was zu kurzen Wärmeableitungswegen führt. In Kombination mit der Wärmeleitfähigkeit und den Wärmeableitungseigenschaften des Metallgehäuses weist das System einen geringeren Temperaturanstieg auf. Dadurch können höhere Nennströme innerhalb des gleichen physischen Volumens übertragen werden (bis zu 6300 A und mehr). Darüber hinaus ist der Spannungsabfall minimal und die Verluste bei der Übertragung elektrischer Energie sind geringer als bei herkömmlichen Kabeln und luftisolierten Sammelschienenverteilern, was zu einer höheren Effizienz der Stromverteilung führt.

Hoher Schutzgrad für komplexe Umgebungen: Durch die Verwendung einer vollständig geschlossenen Struktur mit einem integrierten Design für Isolierung und Gehäuse erreicht das System typischerweise eine Schutzart (IP) von IP54 oder IP66, wobei bestimmte Modelle IP68 erreichen. Es ist in der Lage, industriellen Umgebungen standzuhalten, die durch Feuchtigkeit, Staub und milde korrosive Gase gekennzeichnet sind. Es kann auch im Freien eingesetzt werden (wo besondere Schutzmaßnahmen erforderlich sind) und bietet einen weitaus größeren Anwendungsbereich als luftisolierte Schienenverteiler.

Überlegene elektrische und mechanische Leistung:

Elektrische Stabilität: Die Leiter sind sicher verankert und weisen eine hohe Kurzschlussfestigkeit sowie eine hervorragende dynamische und thermische Stabilität auf, sodass das System den Stößen von Hochstrom-Kurzschlussfehlern standhalten kann.

Mechanische Festigkeit: Das Metallgehäuse verfügt über ein integriertes, einteiliges Formdesign, das eine hohe Stoß- und Vibrationsfestigkeit bietet und sich daher für die Installation in vibrationsanfälligen Umgebungen wie Industrieanlagen und großen Geräteräumen eignet.

Flexible Anzapfung und bequeme Installation: Das System unterstützt die Platzierung von Abgangspunkten an jeder gewünschten Stelle entlang der Sammelschiene und ermöglicht so eine schnelle Stromversorgung von Verbrauchern über steckbare Abgangskästen. Diese Anpassungsfähigkeit erfüllt die Anforderungen für Lastanpassungen und Kapazitätserweiterungsprojekte. Darüber hinaus ermöglicht der modulare Ansatz bei Herstellung und Installation einen schnellen Aufbau, während die anschließende Wartung und der Austausch von Komponenten relativ bequem bleiben. II. Material- und Prozesseigenschaften

Spezialisierte Isoliermaterialien

Als Kernisolationsschicht kommen typischerweise hochtemperaturbeständige, flammhemmende Isolierfolien oder Pulverbeschichtungsmaterialien zum Einsatz. Diese Materialien bieten eine stabile Isolationsleistung sowie hervorragende Flammschutz- und Alterungsschutzeigenschaften und entsprechen vollständig den Sicherheitsstandards für Niederspannungs-Stromverteilungssysteme.

Hochwertige Leiterauswahl

Als primäre Leitelemente werden typischerweise Stromschienen aus Kupfer oder Aluminium eingesetzt. Ihre Oberflächen werden einer Korrosionsschutzbehandlung unterzogen – beispielsweise einer Verzinnung –, um den Kontaktwiderstand zu minimieren und sowohl die Leitfähigkeit als auch die Lebensdauer zu verbessern.

Anwendbare Szenarien und Einschränkungen

Anwendbare Szenarien

Hauptverteilungskanäle und bodenebene Stromversorgungssysteme in Hochhäusern;

Standorte mit begrenztem Platzangebot und strengen Anforderungen an die Schutzart, z. B. Rechenzentren, Geräteräume, große Einkaufszentren und Krankenhäuser;

Stromversorgungssysteme für Geräte, die unter Hochstromlasten oder in komplexen Umgebungen betrieben werden, wie z. B. Industrieanlagen, metallurgische Anlagen und Chemieanlagen;

Stromverteilungssysteme, die strengen Platzbeschränkungen unterliegen oder häufige Kapazitätserweiterungen und -änderungen erfordern.
