1600A Sandwich-Sammelschiene

Der 1600-A-Sandwich-Busway ist ein Hochleistungs-Niederspannungsverteilungssystem, das für Anwendungen mit hohem Strom ausgelegt ist. Die kompakte Sandwich-Struktur mit isolierten Kupfer- oder Aluminiumleitern gewährleistet eine hohe Belastbarkeit, einen geringen Temperaturanstieg und eine minimale Impedanz und sorgt so für eine stabile und zuverlässige Stromversorgung.

Hauptmerkmale:

Hohe Stromkapazität: Nennstrom 1600 A für Industrieanlagen, Hochhäuser, Rechenzentren und Gewerbekomplexe.

Sandwich-Struktur: Das geschichtete Leiter- und Isolationsdesign sorgt für Sicherheit, effiziente Wärmeableitung und platzsparende Installation.

Niedrige Temperatur und niedrige Impedanz: Optimiertes Design reduziert Energieverluste und verbessert die Systemeffizienz.

Flexible Installation: Modular, unterstützt gerade Strecken, Abzweigungen und benutzerdefinierte Layouts für zukünftige Erweiterungen.

Sicherheit und Zuverlässigkeit: Getestet auf Kurzschluss, Spannungsfestigkeit und Temperaturanstieg; konform mit CCC- und IEC-Standards.

Technische Parameter

Warum sollten Sie sich für unsere 1600A-Sandwich-Sammelschiene entscheiden?

Professioneller Hersteller: Jahrelange Erfahrung in der Produktion von Niederspannungsschienen.

Kundenspezifische Lösungen: Nicht standardmäßige Größen, aktuelle Nennwerte und Layouts verfügbar.

Qualitätssicherung: Jedes Gerät wird vor der Auslieferung einer strengen Prüfung unterzogen.

Technischer Support: Technische Beratung, Design und Installationsanleitung bereitgestellt.

Beschaffungsschlüsselwörter: 1600-A-Stromschiene, Niederspannungs-Stromschiene, Sandwich-Stromschiene, Hochstrom-Stromschiene, industrielle Stromverteilung, modulare Stromschiene, kompakte Stromschiene.

Kernvorteile

1. Hohe Leitfähigkeit, geringer Verlust: Energieeffizient und leistungsstark

Elektrolytkupferleiter der Güteklasse T2 weisen einen spezifischen Widerstand von ≤0,01777 Ω·mm²/m bei 20 °C und eine Leitfähigkeit von über 98 % auf – was die Leitfähigkeit gewöhnlicher Kupfermaterialien bei weitem übertrifft. Diese Eigenschaft reduziert den Energieverlust bei der Kraftübertragung erheblich; Langfristig ermöglicht es Unternehmen, erhebliche Einsparungen bei den Stromkosten zu erzielen. Darüber hinaus kann die Oberfläche der Kupferleiter optional mit einer Zinn- oder Silberbeschichtung versehen werden, um die Oxidations- und Korrosionsbeständigkeit wirksam zu erhöhen, den Kontaktwiderstand zu senken, die Lebensdauer der Verbindungsstellen zu verlängern und zukünftige Wartungsaufwendungen zu reduzieren.

2. Kompakte Struktur: Optimierte Raumnutzung

Das einzigartige „Sandwich“-Design – mit dicht gestapelten Phasenleitern – komprimiert den elektrischen Abstand zwischen den Leitern auf lediglich 6–10 mm, wodurch Luftspalte zwischen den Phasen vollständig eliminiert werden. Im Vergleich zu herkömmlichen Sammelschienenverteilersystemen reduziert diese Konstruktion das Gesamtvolumen um über 30 % bei gleichbleibender Strombelastbarkeit. Dies ermöglicht eine flexible Installation in platzbeschränkten Umgebungen – wie z. B. in elektrischen Steigleitungen und Werkstätten mit vielen Geräten –, was die Raumnutzungseffizienz erheblich steigert und mehr Möglichkeiten für Gebäudelayouts und Geräteanordnungen schafft.

3. Effiziente Wärmeableitung: Stabiler Betrieb

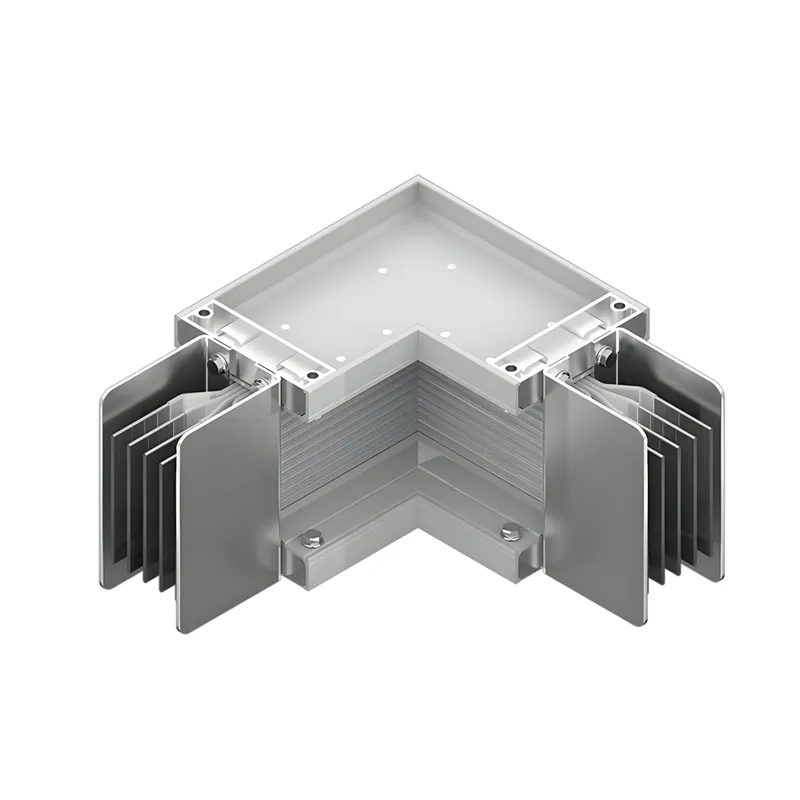

Kupferleiter verfügen über eine hervorragende Wärmeleitfähigkeit, sodass die Wärme schnell durch die Isolierschicht zum Metallgehäuse übertragen werden kann. Das Gehäuse besteht aus einer Aluminium-Magnesium-Legierung und verfügt über ein integriertes Wärmeableitungsrippendesign; Dies vergrößert die Oberfläche im Vergleich zu Standardgehäusen um über 30 % und ermöglicht eine hocheffiziente Wärmeableitung durch einen doppelten Mechanismus aus Konvektion und Strahlung. Im Betrieb mit Nennstrom bleibt die Temperaturerhöhung an den Anschlussklemmen ≤60K, während die Gehäusetemperatur ≤30K bleibt. Dies sorgt für langfristig stabile Betriebstemperaturen des Schienenverteilers, beugt Isolationsalterung und Leistungseinbußen durch Überhitzung wirksam vor und gewährleistet so die Zuverlässigkeit des Energieverteilungssystems.

4. Umfassender Schutz: Anpassbar an komplexe Umgebungen

Das vollständig geschlossene Metallgehäuse wird Oberflächenbehandlungen wie Eloxierung, Elektrophorese oder feuerhemmender Beschichtung unterzogen, um einen mehrstufigen Schutz von IP54 bis IP68 zu bieten. Standardmodelle bieten Staub- und Spritzschutz und erfüllen die Betriebsanforderungen typischer Industrieanlagen und Gewerbegebäude. Wasserdichte Modelle bieten Schutz vor kurzzeitigem oder sogar dauerhaftem Untertauchen und eignen sich daher für feuchte Umgebungen wie unterirdische Versorgungstunnel und Wasseraufbereitungsanlagen. Feuerbeständige Modelle sind in der Lage, die Stromversorgung bei extremen Temperaturen von 960 °C über 180 Minuten lang aufrechtzuerhalten und bieten so einen zuverlässigen Schutz für Brandschutzkreise und Notstromversorgungssysteme. Darüber hinaus fehlen der „Sandwich“-Struktur durchgehende Luftkanäle, wodurch der „Kamineffekt“ im Brandfall grundsätzlich eliminiert und die Brandschutzleistung des Systems verbessert wird.

5. Modularer Aufbau für bequeme Installation

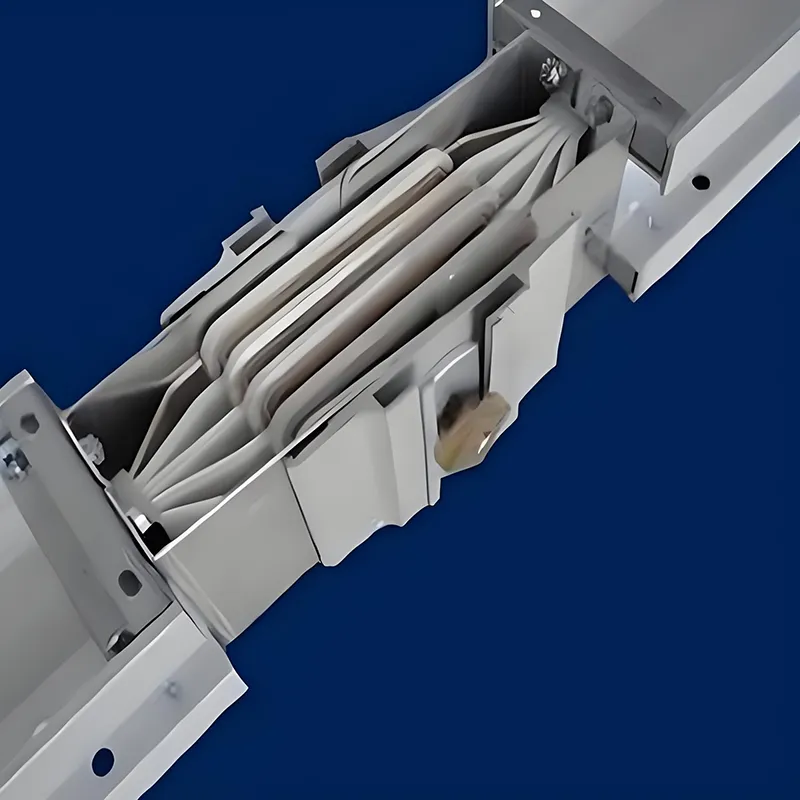

Das Schienensystem nutzt werkseitig vorgefertigte, modulare Standardeinheiten. Bei der Installation vor Ort werden diese Einheiten mithilfe von doppelseitigen, drehmomentkontrollierten Schrauben und Tellerfedern schnell verbunden. Durch diese Konstruktion werden Einbautoleranzen von ±4 mm berücksichtigt, was den Bauaufwand und den Zeitaufwand erheblich reduziert. Plug-in-Einheiten können an jedem beliebigen Ort in die Sammelschiene eingesetzt oder daraus entfernt werden, während das System unter Spannung bleibt; Das Erdungskonzept „Wer zuerst verbindet, zuletzt trennt“ sorgt für Betriebssicherheit. Darüber hinaus unterstützt das System mindestens 200 Plug-in/Plug-out-Zyklen, was eine flexible Anpassung an Anforderungen wie Produktionslinienanpassungen und Anlagenerweiterungen ermöglicht und gleichzeitig eine einfachere Wartung und Änderung in der Zukunft erleichtert.

Anwendungsszenarien

1. Industrieller Fertigungssektor

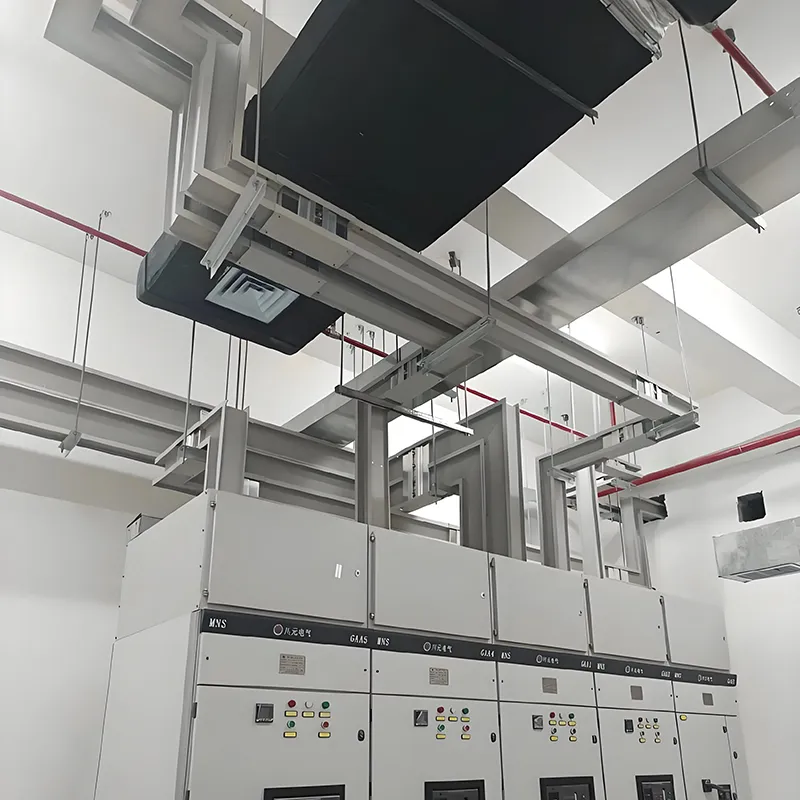

In den Produktionshallen von Branchen wie dem Automobilbau, der mechanischen Verarbeitung, der Metallurgie und der Chemie bilden Kupferleiter-Sandwich-Busleitungssysteme ein stabiles Hauptstromnetz für Hochleistungsgeräte – einschließlich großer Motoren, Schweißmaschinen und automatisierter Produktionslinien. Ihre hohe Strombelastbarkeit ist in der Lage, die hohen Belastungsbedingungen zu bewältigen, die mit dem häufigen Starten und Stoppen von Maschinen einhergehen, während ihr modulares Plug-in-Design die Anpassung von Produktionslinien und das Hinzufügen neuer Geräte erleichtert und so Unternehmen dabei hilft, eine hocheffiziente Produktion zu erreichen.

2. Rechenzentren und Gesundheitseinrichtungen

Servercluster in Rechenzentren und medizinische Großgeräte in Krankenhäusern erfordern ein außergewöhnlich hohes Maß an Kontinuität und Stabilität ihrer Stromversorgung. Die verlustarmen Eigenschaften dieses Busleitungssystems minimieren die Energieverschwendung bei der Stromübertragung. Darüber hinaus können intelligente Produktvarianten Temperatur- und Stromüberwachungsmodule integrieren und so eine Fernbedienung und -wartung per RS485 oder Funkübertragung ermöglichen; Dies ermöglicht eine Echtzeitüberwachung des Gerätestatus und sorgt für eine zuverlässige Stromversorgung kritischer Lasten.

3. Stromverteilung in Hochhäusern

In den Stromverteilungsleitungen von Hochhäusern werden Kupferleiter-Sandwich-Sammelkanäle vertikal installiert, die als Hauptstromversorgungsleitungen für jedes Stockwerk dienen. Ihre kompakte Struktur spart wertvollen Schachtraum, während ihr effizientes Wärmeableitungsdesign die Stabilität bei der vertikalen Energieübertragung über große Entfernungen gewährleistet und eine ausgewogene und zuverlässige Stromversorgung für jede Etage von Bürogebäuden, Hotels, Wohnkomplexen und ähnlichen Strukturen gewährleistet.

4. Besondere Umgebungsbedingungen

Für spezielle Umgebungen, die durch hohe Luftfeuchtigkeit, Korrosivität oder Staub gekennzeichnet sind – wie etwa unterirdische Versorgungstunnel, Schienenverkehrssysteme und Küstenanlagen – sind wasserdichte und korrosionsbeständige Busduct-Varianten erhältlich. Die aus Kunstharz gegossenen Buskanäle mit Schutzart IP68 sind ohne Metallgehäuse konstruiert und vollständig abgedichtet; Dieses Design gewährleistet einen langfristigen, stabilen Betrieb in rauen Umgebungen und verhindert wirksam Geräteausfälle, die durch widrige Umweltfaktoren verursacht werden.

Qualitätssicherung und Serviceverpflichtung

Qualität steht bei uns stets an erster Stelle. Alle unsere Kupferleiter-Sandwich-Buskanäle werden im Werk strengen Tests unterzogen – einschließlich Netzfrequenz-Spannungstests, Temperaturanstiegstests und Kurzzeit-Stromfestigkeitstests –, um die vollständige Einhaltung sowohl internationaler als auch nationaler Standards sicherzustellen. Darüber hinaus bieten wir unseren Kunden umfassende Serviceunterstützung:

Professionelle Produktauswahlberatung: Wir bieten maßgeschneiderte Produktauswahllösungen, die auf die spezifischen Leistungsanforderungen, die Installationsumgebung und andere relevante Faktoren jedes Kunden zugeschnitten sind. Installationsdienste vor Ort: Unser erfahrenes Installationsteam bietet Beratung und Installationsdienste vor Ort und stellt so die ordnungsgemäße Installation und den stabilen Betrieb unserer Produkte sicher.

Kundendienst und Wartung: Wir haben ein umfassendes Kundendienst- und Wartungssystem eingerichtet, um den Reparatur- und Wartungsbedarf unserer Kunden umgehend zu erfüllen und den langfristigen Betrieb der Geräte sicherzustellen.

FAQ

1. Was ist eine 1600A-Sandwich-Sammelschiene?

Ein 1600-A-Sandwich-Busway ist ein Niederspannungs-Stromverteilungssystem mit einer kompakten Schichtstruktur (Sandwich), das für die sichere und effiziente Übertragung großer Ströme in Industrie-, Gewerbe- und Hochhausanwendungen ausgelegt ist.

2. Was sind die Hauptvorteile?

▪Hohe Stromkapazität (1600A)

▪Geringer Temperaturanstieg und niedrige Impedanz

▪Sicher und zuverlässig mit Kurzschlussschutz

▪Modularer Aufbau für flexible Installation und Erweiterung

3. Wo wird es typischerweise verwendet?

▪Industrielle Fabriken und Produktionslinien

▪Hochhäuser, Hotels und Wohnungen

▪Rechenzentren und Serverräume

▪Einkaufszentren und große öffentliche Einrichtungen

4. Kann es individuell angepasst werden?

Ja, unser 1600-A-Sandwich-Busway kann je nach Projektanforderungen auf nicht standardmäßige Längen, Layouts, Nennströme und Verbindungsschnittstellen zugeschnitten werden.

5. Wie einfach ist die Installation?

Das modulare und kompakte Design ermöglicht gerade Strecken, Abzweigungen und eine schnelle Installation vor Ort, wodurch Arbeits- und Installationszeit reduziert werden.

6. Welche Sicherheitsstandards erfüllt es?

Unsere Sammelschienen werden auf Kurzschluss, Spannungsfestigkeit und Temperaturanstieg getestet und erfüllen CCC-, IEC- und andere Niederspannungsverteilungsstandards.

7. Wie wähle ich die richtige Stromschiene für mein Projekt aus?

Berücksichtigen Sie die aktuelle Nennleistung, Länge, Installationsumgebung und Erweiterungsanforderungen. Unser technisches Team bietet Beratung und Designunterstützung bei der Auswahl der optimalen Lösung.

8. Wie pflege ich die Busschiene?

Regelmäßige Inspektionen auf Staub, lose Verbindungen und eine Temperaturüberwachung werden empfohlen. Aufgrund des robusten Sandwich-Designs ist nur minimaler Wartungsaufwand erforderlich.
