Niederspannungs-Sandwich-Sammelschiene

Aufgrund seiner kompakten Struktur, der hervorragenden Wärmeableitung und der robusten Strombelastbarkeit hat sich der Low-Voltage-Sandwich-Busway zur bevorzugten Wahl in modernen Stromverteilungssystemen entwickelt.

Kernstruktur und Isolationskonfiguration

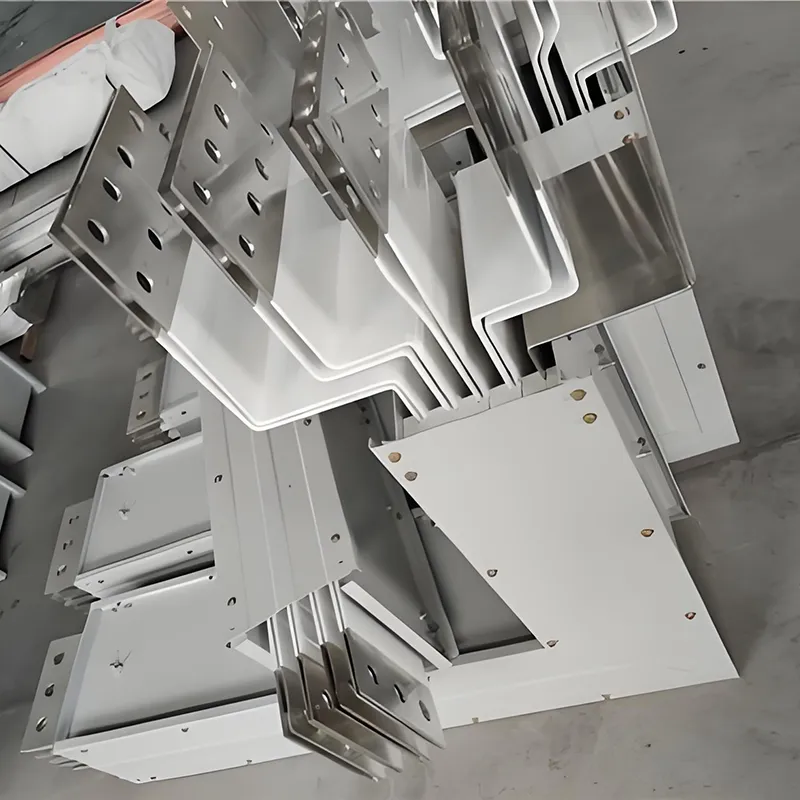

•Leitermaterial: Hochreines Elektrolytkupfer (Reinheit ≥ 99,9 %); Die Oberfläche kann optional versilbert oder verzinnt sein, um die Leitfähigkeit und Oxidationsbeständigkeit zu erhöhen.

Isoliermaterialien:

•Standardtyp: Verwendet Isoliermaterialien der Klasse B oder höher (Temperaturbeständigkeit: 130 °C) – wie Polyesterfolie, Glimmerband usw. – um eine langfristige Betriebszuverlässigkeit zu gewährleisten.

•Feuerbeständiger Typ: Verwendet eine Verbundschicht aus Glimmerband und keramisierendem Silikonkautschuk, die die Isolierleistung auch bei hohen Temperaturen von 600 °C bis 1000 °C aufrechterhält.

•Wasserdichter/korrosionsbeständiger Typ: Verkapselt durch Polyesterimid- oder Epoxidharzverguss der Klasse H; Die Isolationsklasse erreicht Klasse H (180 °C) und bietet eine Lebensdauer von über 50 Jahren.

•„Sandwich“-Struktureigenschaften: Phasenleiter sind dicht gestapelt und ohne Luftspalte komprimiert; Die Baugruppe ist vollständig gekapselt und unter Druck geformt, wodurch die Reaktanz und der Spannungsabfall deutlich reduziert werden.

Wichtige elektrische und Sicherheitsparameter

Temperaturanstieg und thermische Leistungskontrolle

Temperaturanstiegsgrenzen (bei einer Umgebungstemperatur von 40 °C):

Anschlussklemmen: ≤ 60 K (d. h. maximal 100 °C)

Metallgehäuse: ≤ 30 K (d. h. maximal 70 °C)

Isolieroberfläche: ≤ 40 K (d. h. maximal 80 °C)

Wärmeableitungsmechanismus:

Die von den Leitern erzeugte Wärme wird durch die Isolationsschicht zum Metallgehäuse geleitet, wo sie anschließend durch Konvektion und Strahlung abgeleitet wird.

Das Gehäuse aus Aluminiumlegierung verfügt über ein integriertes Kühlrippendesign, das die Wärmeableitungseffizienz um über 30 % steigert.

Grenzwerte der thermischen Belastbarkeit:

Standardtyp: Langzeitbetriebstemperatur ≤ 130 °C

Feuerbeständiger Typ: Kann eine kontinuierliche Stromversorgung über 90 Minuten bei 960 °C aufrechterhalten

Gießharztyp: Stabiler Betrieb in einem Umgebungstemperaturbereich von -40 °C bis 130 °C

Schutzklasse (IP-Code) und anwendbare Umgebungen

Mechanische und Installationseigenschaften

Gehäusematerial:

Aluminiumlegierung: Leicht, korrosionsbeständig und bietet hervorragende Wärmeableitung; geeignet für den Einsatz als Schutzerdungsleiter (PE).

Kaltgewalzter Stahl: Hohe strukturelle Festigkeit; Wenn es mit feuerhemmender Farbe beschichtet ist, ist es für feuerhemmende Anwendungen geeignet.

Harzguss: Verfügt über ein nichtmetallisches Gehäuse und bietet umfassenden „Vier-Wege-Schutz“ – Wasserdichtigkeit, Korrosionsbeständigkeit, Explosionsbeständigkeit und Staubdichtigkeit.

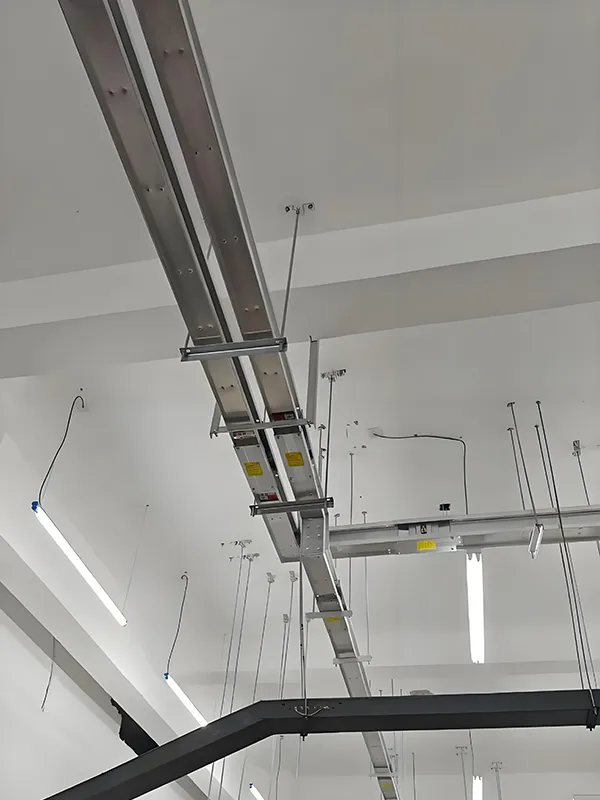

Installationsmethode:

Unterstützt horizontale oder vertikale Aufhängungsmontage mit einem einstellbaren Toleranzbereich von ±4 mm.

Stütz-/Aufhängungsabstand: ≤3m für gerade Abschnitte; ≤1,5 m für gebogene Abschnitte.

Verbindungstechnik:

Einzelbolzen-Schnellverbindung: Ausgestattet mit einem Drehmomentkontrollmechanismus, um einen minimalen Kontaktwiderstand zu gewährleisten.

Intelligente Konnektoren: Unterstützen Wartungsüberwachungsfunktionen und verringern so das Risiko von Betriebsausfällen.

Erweiterung spezialisierter Technologien

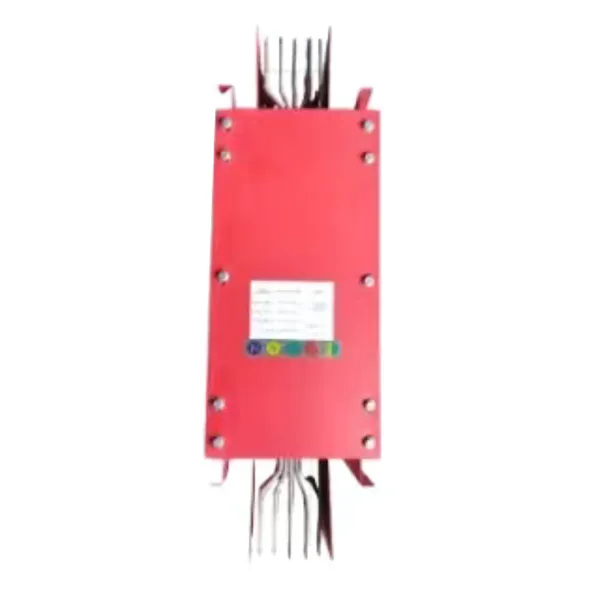

Feuerbeständiger Sammelschienenverteiler (Typ NH)‌

Feuerwiderstandsklasse: Wählbare Optionen: 1 Stunde, 1,5 Stunden, 2 Stunden oder 3 Stunden

Wärmedämmschicht: Aluminiumsilikatfaserfilz (Temperaturbeständigkeit: 1250 °C)

Außenbeschichtung: Intumeszierende feuerhemmende Farbe; Erhöht die Wärmeleitfähigkeit bei Feuereinwirkung schnell, um die Wärmeübertragung zu verzögern

Wasserdichter Sammelschienenverteiler (aus Kunstharz gegossen)‌

Schutzart: IP67–IP68

Isoliermaterial: Ungesättigtes Polyesterharz + anorganische Füllstoffe, integral gegossen

Anwendungsszenarien: Schienenverkehr, Chemiefabriken, Küstenanlagen und andere korrosive oder feuchte Umgebungen

Intelligenter Schienenverteiler

Integriert Temperaturmessung, Stromüberwachung und Leckagealarmmodule.

Unterstützt RS485 oder drahtlose Übertragung zur Integration in Gebäudeautomationssysteme.

FAQ

1. Was ist eine Niederspannungs-Sandwich-Sammelschiene?

Ein Niederspannungs-Sandwich-Busway ist ein kompaktes Busway-Stromverteilungssystem, das dicht gestapelte Leiter mit Isolierung zwischen den Phasen verwendet und so eine hohe Stromkapazität, niedrige Impedanz und eine effiziente Stromübertragung für moderne Gebäude und Industrieanlagen bietet.

2. Welche Vorteile bietet eine Sandwich-Stromschiene im Vergleich zu herkömmlichen Kabeln?

Im Vergleich zu herkömmlichen Kabeln bietet ein Sandwich-Buskanalsystem eine bessere Wärmeableitung, eine höhere Strombelastbarkeit, eine einfachere Installation und eine flexible Erweiterung und ist somit ideal für große Stromverteilungsprojekte.

3. Wo werden Niederspannungs-Sandwichschienen häufig verwendet?

Es wird häufig in Rechenzentren, Gewerbegebäuden, Fabriken, Flughäfen, Einkaufszentren und Hochhäusern eingesetzt, wo eine zuverlässige und effiziente Stromverteilung erforderlich ist.

4. Welche Nennströme sind für Niederspannungs-Sammelschienensysteme verfügbar?

Die meisten Niederspannungs-Sammelschienensysteme unterstützen Nennströme von 400 A bis 6300 A, abhängig von den Projektanforderungen und dem Systemdesign.

5. Kann der Schienenverteiler für bestimmte Projekte angepasst werden?

Ja. Professionelle Schienenverteilerhersteller und -lieferanten wie Fenghua Electric können maßgeschneiderte Schienenverteilerlösungen basierend auf der aktuellen Kapazität, der Installationsumgebung, dem Schutzniveau und dem Projektlayout anbieten.

6. Ist die Sandwich-Sammelschiene für die industrielle Stromverteilung sicher?

Ja. Hochwertige Niederspannungs-Sammelschienensysteme zeichnen sich durch eine starke Isolierung, hohe Schutzstufen und eine zuverlässige Kurzschlussfestigkeit aus und gewährleisten so einen sicheren und stabilen Betrieb.

7. Wie wähle ich einen zuverlässigen Schienenverteilerhersteller oder -lieferanten aus?

Sie sollten vor dem Kauf die Produktionserfahrung, Zertifizierungen, Projektfälle, Anpassungsmöglichkeiten und den technischen Support des Schienenverteilerherstellers bewerten.

8. Wie kann ich ein Angebot für eine Niederspannungs-Sandwichschiene erhalten?

Um einen genauen Preis für Niederspannungsschienen zu erhalten, müssen Sie dem Lieferanten in der Regel Einzelheiten wie Stromstärke, Schienenlänge, Installationstyp und Projektzeichnungen mitteilen.
