Geschlossene Niederstromschiene

Präzise Abdeckung für die Schwachstrom-Stromverteilung

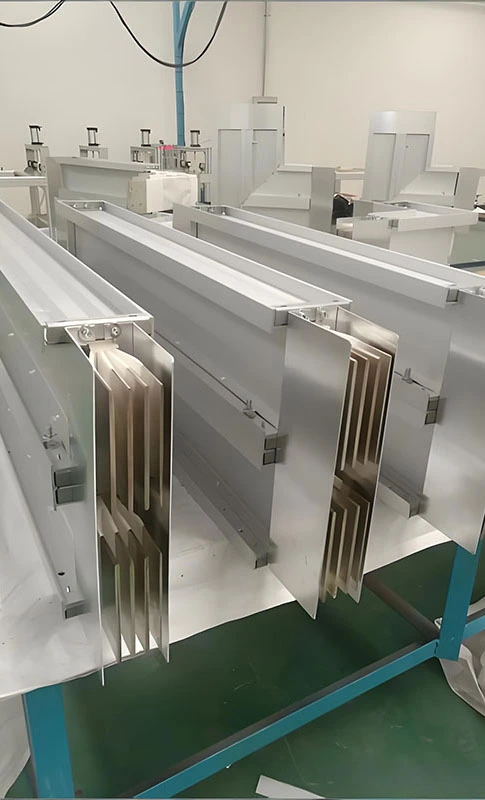

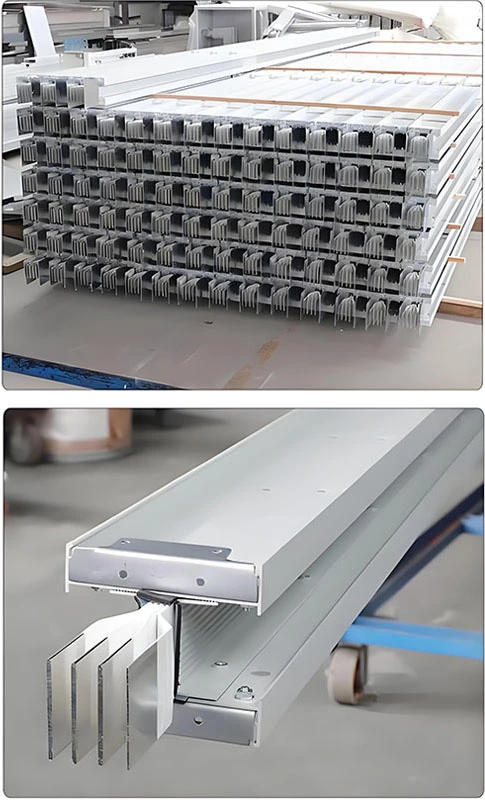

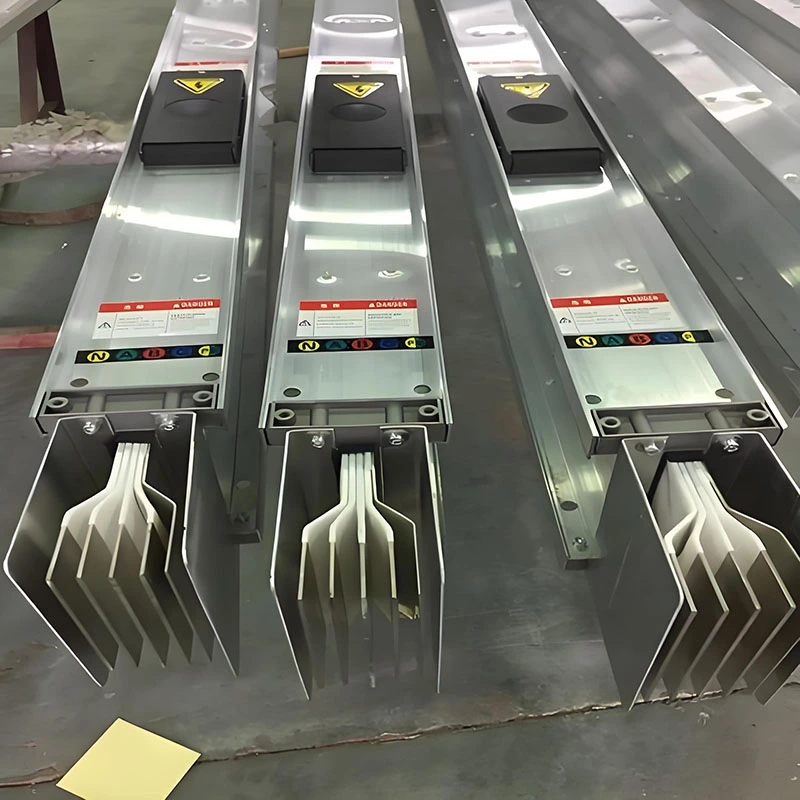

Der geschlossene Niederstrom-Sammelschienenverteiler ist mit einem Nennstrombereich von 25 A–400 A für die Stromverteilung bei geringer Last im gesamten Szenario konzipiert. Es unterstützt dreiphasige Wechselstrom-Vierleiter- oder Fünfleitersysteme mit einer Nennspannung von bis zu 660 V und Frequenzen von 50 Hz oder 60 Hz. Als professioneller chinesischer Hersteller und Lieferant bietet Fenghua Electric ideale Lösungen für kleine Gewerbeanlagen, Bürozweigkreise, Automatisierungsschaltschränke und medizinische Laborgeräte. Für eine flexible, individuelle Leistungsübertragung stehen sowohl luftisolierte als auch kompaktisolierte Ausführungen zur Verfügung.

Kerntypen: Duale Lösungen für vielfältige Anwendungen

1. Luftisolierte Sammelschiene

Mit einer Luftspalt-Isolierstruktur in Kombination mit Epoxid-Isolierblöcken gewährleistet dieses System einen hohen Isolationswiderstand (≥100 MΩ) und hält einer Netzfrequenzspannung von 3750 V eine Minute lang ohne Ausfall stand. Das Design verbessert die Wärmeableitung und hält die Leitertemperatur unter 60 °C und den Gehäuseanstieg innerhalb von 30 K. Das Gehäuse besteht aus kaltgewalztem Stahl oder einer Aluminium-Magnesium-Legierung mit einer verstärkten Wellstruktur für starke mechanische Leistung. Hochreine T2-Kupferleiter (≥99,95 %) mit Zinnbeschichtung sorgen für geringen Widerstand und stabile Leitfähigkeit. Für kostengünstige Projekte sind Aluminiumleiter optional.

2. Kompakt-isolierte Sammelschiene

Dieser Typ verwendet Epoxidharz oder fortschrittliche Polymermaterialien, um die Leiter fest zu umwickeln, kombiniert mit flammhemmendem XLPE-Schrumpfschlauch und erfüllt so die RoHS-Umweltstandards. Seine kompakte Bauweise reduziert den Platzbedarf, verhindert Brandrisiken durch Kamineffekte und bietet so einen erhöhten Brandschutz. Mit Schutzarten bis IP54 funktioniert es gut in feuchten und staubigen Umgebungen. Das optimierte Design reduziert Impedanz und Leistungsverlust und sorgt so für eine hohe Übertragungseffizienz mit einem Spannungsabfall von ≤2,5 % über 110 m. Das Isoliersystem arbeitet zuverlässig von -200 °C bis +200 °C und bietet eine Lebensdauer von über 30 Jahren.

Außergewöhnliche Leistung: Strenge Standards gewährleisten einen stabilen Betrieb

Zertifizierte Qualitätssicherung

Die geschlossene Niederstromschiene wird in strikter Übereinstimmung mit internationalen Standards hergestellt. Jedes Gerät wird vor der Auslieferung umfassenden Tests unterzogen, um eine gleichbleibende Qualität, geprüfte Leistung und zuverlässige Kraftübertragung für verschiedene Anwendungen sicherzustellen.

Hoher Schutzgrad (IP40–IP65)

Das Gehäuse ist mit Schutzarten von IP40 bis IP65 ausgelegt, wobei höhere Schutzarten für den Einsatz im Freien verfügbar sind. Die fortschrittliche Punktionsniettechnologie sorgt für eine nahtlose, vollständig geschlossene Struktur, verbessert die Dichtungsleistung und verhindert wirksam das Eindringen von Staub und Feuchtigkeit. Es eignet sich gut für raue Umgebungen wie hohe Luftfeuchtigkeit, Meeresklima und Salznebelbedingungen und weist durch 2.000-Stunden-Salzsprühtests eine nachgewiesene Beständigkeit auf.

Starke Kurzschluss- und Vibrationsfestigkeit

Das System zeichnet sich durch eine hervorragende Kurzschlussfestigkeit aus. Das Gehäuse aus Aluminium oder niedrigmagnetischem Stahl reduziert Wirbelstromverluste und thermischen Anstieg und verbessert so die Stromführungseffizienz. Eingebaute stoßdämpfende Strukturen schützen interne Leiter und Isolationskomponenten vor mechanischen Vibrationen und äußeren Stößen. Flexible Anschlüsse und Gummi-Isolierpads verbessern die Systemstabilität beim Anschluss an Transformatoren oder Verteilergeräte zusätzlich.

Sicheres und effizientes Erdungssystem

Das integrierte Erdungsdesign verwendet ein hochleitfähiges Gehäuse aus Aluminiumlegierung mit einer Querschnittsfläche, die deutlich größer ist als der Leiter selbst. Dies sorgt für einen geringen Erdungswiderstand, erfüllt Sicherheitsstandards und bietet zuverlässigen Schutz für Geräte und Bediener.

Bequeme Installation und Wartung: Reduzierung der gesamten Projektlebenszykluskosten

Flexible Installationsmethoden: Unterstützt die multidirektionale Installation – sowohl horizontal als auch vertikal – und kann mithilfe von Montagehalterungen schnell an elektrischen Steigleitungen, Geräteräumen oder Decken befestigt werden. Der modulare Aufbau ermöglicht eine schnelle Montage; Standardabschnitte sind in Längen von 3 m, 6 m oder 8 m erhältlich (anpassbar an Benutzerspezifikationen). Darüber hinaus können Abgangsöffnungen je nach Kundenwunsch an jedem beliebigen Ort platziert werden, sofern der Abstand zwischen den Abgängen mindestens 0,6 Meter beträgt. Diese Flexibilität ermöglicht eine bequeme zukünftige Kapazitätserweiterung und Routenanpassungen und verkürzt so den Installationszyklus erheblich.

Benutzerzentrierte Designdetails

Die Abgangskästen verfügen über eine Steck-/Stecklebensdauer von ≥200 Zyklen. In Kombination mit Steckverbindern, die Phasenfehler verhindern, wird das Risiko von Installationsfehlern drastisch reduziert.

Durch die Verwendung einer stumpfen Montagemethode ist zum Befestigen der Verbindungsschrauben nur ein einziger Schraubenschlüssel erforderlich, was den Vorgang einfach und mühelos macht. Alle Produkte verschiedener Stromstärken verwenden eine standardisierte Abdeckplatte, die ein hohes Maß an Standardisierung, starke Austauschbarkeit und praktische Schnittstellenanpassungsfähigkeit für Kapazitätsanpassungen gewährleistet.

Ausgestattet mit gewellten Dehnungsfugen ermöglicht das System zwei Freiheitsgrade bei der Anpassung – sowohl horizontal als auch vertikal. Dadurch werden nicht nur durch Temperaturschwankungen verursachte Ausdehnungen und Kontraktionen ausgeglichen, sondern auch strukturelle Abweichungen, die durch Fundamentsetzungen entstehen. Diese Innovation behebt die Mängel herkömmlicher Expansionsgeräte mit Schiebeplatte, wie z. B. schlechte Schutzwerte, umständliche Installation und unzuverlässiger Betrieb.

Vereinfachtes Wartungsschema: Bei der routinemäßigen Wartung sind lediglich regelmäßige Überprüfungen des festen Sitzes der Steckverbinder und der Unversehrtheit des Gehäuses erforderlich. Bei Problemen wie verminderter Isolationsfestigkeit können die internen Komponenten durch einen kurzen Leerlaufbetrieb austrocknen. Sollte es zu einer örtlich begrenzten Überhitzung kommen, lässt sich das Problem schnell durch Fehlerbehebung an den Anschlusspunkten oder Anpassung der Last beheben, was zu geringen Wartungskosten führt.

Typische Anwendungsszenarien

Die geschlossene Niederstromschiene wird häufig verwendet in:

▪Gewerbebüros für die Stromverteilung von Beleuchtung und Geräten

▪Industrielle Automatisierungssysteme für Schaltschränke und SPS

▪Medizin- und Laborumgebungen, die eine stabile, saubere Stromversorgung erfordern

▪Gebäudeinfrastruktur für Niederspannungs- und Notfallsysteme

▪Werks-Upgrades, bei denen eine effiziente Nachrüstung erforderlich ist

Auswahlhilfe: Wissenschaftlich passende Projektanforderungen

Auswahl des aktuellen Nennwerts: Wählen Sie den geeigneten Nennwert basierend auf dem tatsächlichen Laststrom aus; Es wird empfohlen, eine Sicherheitsmarge von 10–20 % einzuplanen, um künftigen Kapazitätserweiterungsanforderungen gerecht zu werden und eine langfristige Produktstabilität sicherzustellen.

Auswahl des Isolationstyps: Für trockene Umgebungen mit niedrigen Umgebungstemperaturen und minimalen Stromschwankungen sind luftisolierte Systeme die bevorzugte Wahl; Für beengte Platzverhältnisse, hohe Luftfeuchtigkeit oder staubige Umgebungen werden kompakt isolierte Systeme empfohlen.

Bestimmung der Schutzklasse: Für Standard-Innenszenarien ist die Schutzart IP40 ausreichend; Achten Sie bei Außenbereichen oder feuchten/staubigen Umgebungen auf eine Schutzart von mindestens IP54; Für Meeresklimaumgebungen werden Produkte mit einer höheren Schutzklasse empfohlen.

Überlegungen zum Leitermaterial: Für Projekte, die anhaltend hohe Belastungen erfordern oder eine außergewöhnliche Stabilität erfordern, sind Kupferleiter die bevorzugte Wahl; Für Projekte mit begrenzten Budgets und minimalen Lastschwankungen können Leiter aus Aluminiumlegierung ausgewählt werden.

Anpassung für spezielle Anforderungen: Sollten Sie spezielle Anforderungen hinsichtlich Installationsumgebungen, Stromstärken oder Funktionsmerkmalen haben, wenden Sie sich bitte an unser professionelles Team. Wir bieten Ihnen eine maßgeschneiderte Produktlösung, die auf Ihre Bedürfnisse zugeschnitten ist.
