Vertikaler Sandwich-Busway

Produktpositionierung: Eine effiziente Energieübertragungslösung, maßgeschneidert für vertikale Energieverteilungsszenarien

Der Qingdao Fenghua Electric Vertical Sandwich Busway ist eine Hochstrom-Stromverteilungslösung, die sorgfältig für Szenarien wie Stromverteilungsschächte in Hochhäusern und vertikale Stromübertragung in Industrieanlagen entwickelt wurde. Durch die Integration einer kompakten „Sandwich“-Stapelstruktur mit einem für die vertikale Installation optimierten Design erzielt das Produkt mehrere Durchbrüche bei der Raumnutzung, der Effizienz der Stromübertragung, der Sicherheit und der Stabilität und etabliert sich als erste Wahl für die vertikale Stromverteilung in modernen architektonischen und industriellen Umgebungen.

Technische Parameter

Kerntechnologien: Leistungsdurchbrüche in vertikalen Umgebungen

1. Maßgeschneiderte „Sandwich“-Stapelstruktur: Ein kompaktes Design, das für vertikale Räume geeignet ist

Das Produkt verwendet eine „Sandwich“-Struktur mit lückenloser, dichter Stapelung von dreiphasigen Leitern. Die Leiter sind durch dielektrische Hochleistungsmaterialien direkt voneinander isoliert, wodurch Luftspalte zwischen den Phasen vollständig vermieden werden. Die Anordnung der Leiter und die Gehäusestruktur wurden speziell für vertikale Installationsszenarien optimiert und so verfeinert, dass das Gesamtvolumen im Vergleich zu herkömmlichen Sammelschienensystemen um über 30 % reduziert wird. Dieses Design ermöglicht eine perfekte Passform in den engen Räumen von Stromverteilungsschächten und ermöglicht eine maximale Stromführungskapazität innerhalb begrenzter vertikaler Kanäle^.

2. Hochreine Kupferleiter: Gewährleistung der Effizienz bei der vertikalen Energieübertragung

Als Leitermaterial wird Elektrolytkupfer der Güteklasse T2 mit einer Reinheit von ≥99,95 % gewählt. Bei 20 °C beträgt sein spezifischer Widerstand nur 0,01777 Ω·mm²/m und seine Leitfähigkeit übersteigt 98 %. In vertikalen Stromübertragungsszenarien minimiert diese Eigenschaft des niedrigen Widerstands effektiv den Spannungsabfall über große Entfernungen und sorgt so für stabile Versorgungsspannungen auf jeder Etage eines Hochhauses. Die Leiteroberflächen können optional mit einer Zinn- oder Silberbeschichtung versehen werden, um die Korrosionsbeständigkeit zu verbessern. Dadurch wird sichergestellt, dass der niedrige Kontaktwiderstand langfristig aufrechterhalten wird – auch in feuchten Umgebungen von Stromverteilungsschächten – und so potenzielle Überhitzungsgefahren ausgeschlossen werden.

3. Integriertes vertikales Wärmeableitungssystem: Lösung des Problems des Temperaturanstiegs über große Entfernungen

Um dem Problem der Wärmeansammlung nach oben bei der vertikalen Installation entgegenzuwirken, verwendet das System einen dreistufigen vertikalen Wärmeableitungspfad: „Leiter – Isolierschicht – Metallgehäuse“. Das Gehäuse besteht aus einer extrudierten Aluminium-Magnesium-Legierung und verfügt über integrierte Längsrippen zur Wärmeableitung auf seiner Oberfläche. Im Vergleich zu Standard-Stahlgehäusen vergrößert dieses Design die Wärmeableitungsfläche um 35 % und steigert die Wärmeleitfähigkeit um das Fünffache. Bei einer Umgebungstemperatur von 40 °C bleibt der Temperaturanstieg der Anschlussklemmen ≤60 K, während der des Metallgehäuses ≤30 K bleibt – Werte, die deutlich unter den Industriestandards liegen – und so einen stabilen Betrieb bei der vertikalen Energieübertragung über große Entfernungen gewährleisten.

4. Sicherheitsdesign gegen den „Kamineffekt“: Errichtung einer robusten vertikalen Feuerbarriere

Durch die lückenlose „Sandwich“-Struktur entfallen durchgehende Luftkanäle vollständig; Im Brandfall wird verhindert, dass sich der heiße Luftstrom schnell nach oben durch das Schienensystem ausbreitet. Dadurch wird der „Kamineffekt“ effektiv an seiner Quelle beseitigt und die Tests von maßgeblichen nationalen Brandschutzbehörden wurden erfolgreich bestanden. Darüber hinaus ist optional eine feuerbeständige Variante erhältlich; Durch die Verwendung einer Verbundisolationsschicht aus Glimmerband und keramisierendem Silikonkautschuk kann diese Version die Stromversorgung bei extremen Temperaturen von 960 °C über 180 Minuten lang aufrechterhalten und erfüllt so die strengen Anforderungen für Brandschutzkreise in Hochhäusern.

Exklusive Funktionen für die vertikale Installation

1. Modulares vertikales Verbindungssystem

Das System besteht aus werkseitig vorgefertigten Standardeinheiten und nutzt doppelendige, drehmomentgesteuerte Bolzen und Tellerfedern für die Verbindungen vor Ort. Dieses Design ermöglicht eine Anpassung der Installationstoleranz von ±4 mm und gleicht Präzisionsabweichungen, die bei vertikalen Installationen auftreten, effektiv aus. Die Installationszeit pro Segment beträgt ≤10 Minuten; Im Vergleich zur herkömmlichen Kabelverkabelung wird die Baueffizienz um über 60 % verbessert.

2. Mehrschichtiges Plug-in-Design: Flexible Erfüllung des bodenspezifischen Strombedarfs

Abgangsabgänge können an jeder vertikalen Position entlang des Schienenverteilers geöffnet werden. Die Abgangskästen unterstützen Hot-Plugging (Einstecken und Entfernen unter Spannung) und gewährleisten so eine Anschlussfolge „Erde zuerst, Erde zuletzt“, um das Risiko von Lichtbögen vollständig auszuschließen. Auf jeder Etage können Abgangseinheiten flexibel auf der Grundlage spezifischer Stromanforderungen konfiguriert werden, ohne dass ganze Sammelschienensegmente neu verkabelt werden müssen – und so den für Hochhäuser typischen Grundrissanpassungen und Kapazitätserweiterungsanforderungen perfekt Rechnung getragen.

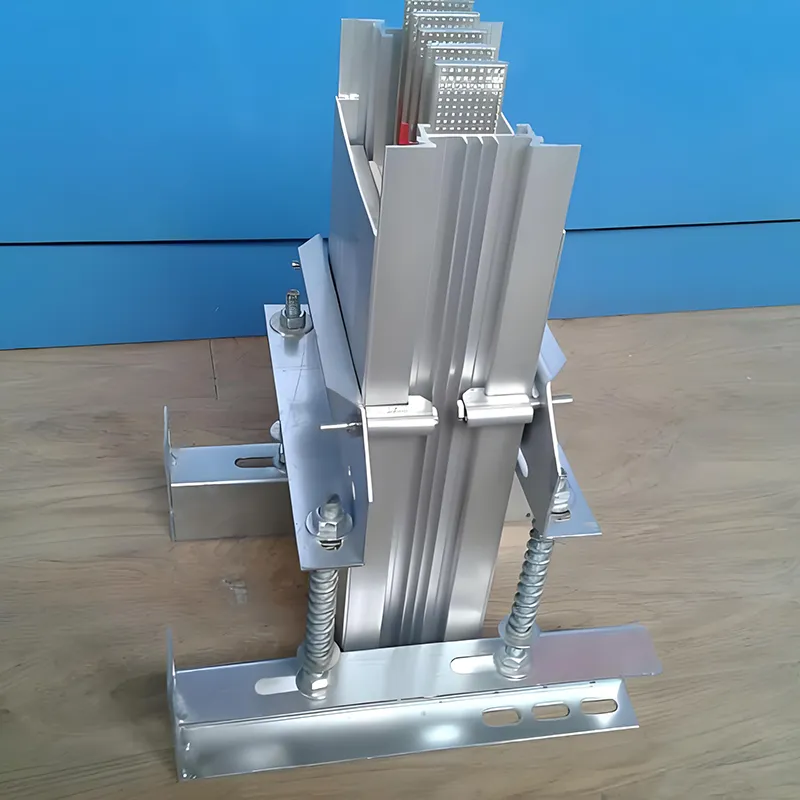

3. Anti-Drop- und seismische Verstärkung

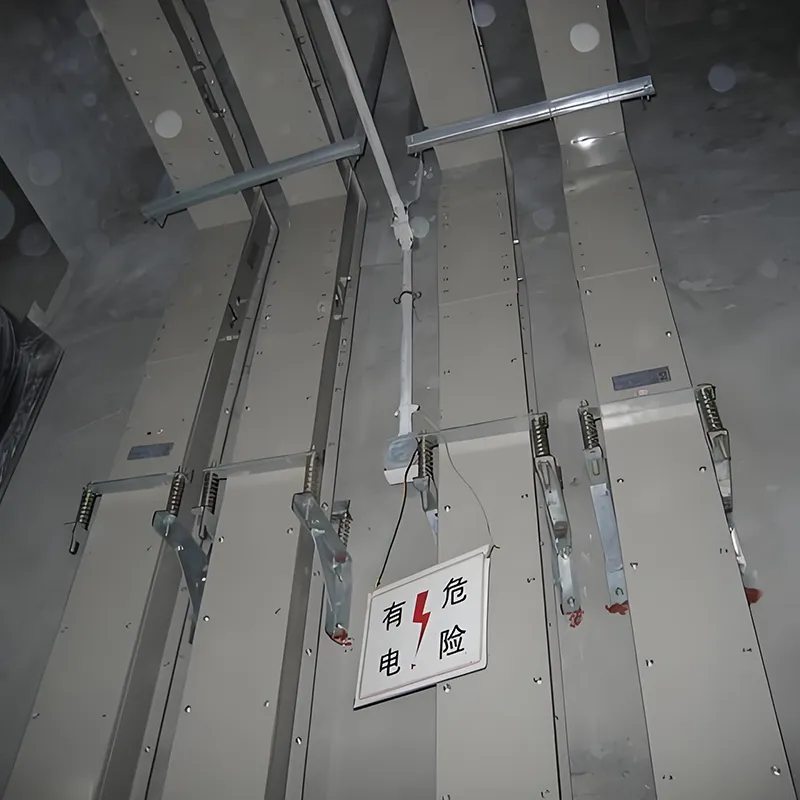

Das System wurde speziell für vertikale Installationsszenarien entwickelt und ist mit speziellen Fallschutzhalterungen und seismischen Verstärkungskomponenten ausgestattet, die Erdbeben der Stärke 8 standhalten und so die strukturelle Stabilität des Stromschienenverteilers unter extremen Betriebsbedingungen gewährleisten können. Der Halterungsabstand kann flexibel an die Bodenhöhenanforderungen angepasst werden: ≤3 m für gerade Abschnitte und ≤1,5 ​​m für Eckabschnitte.

Anwendungsszenarien

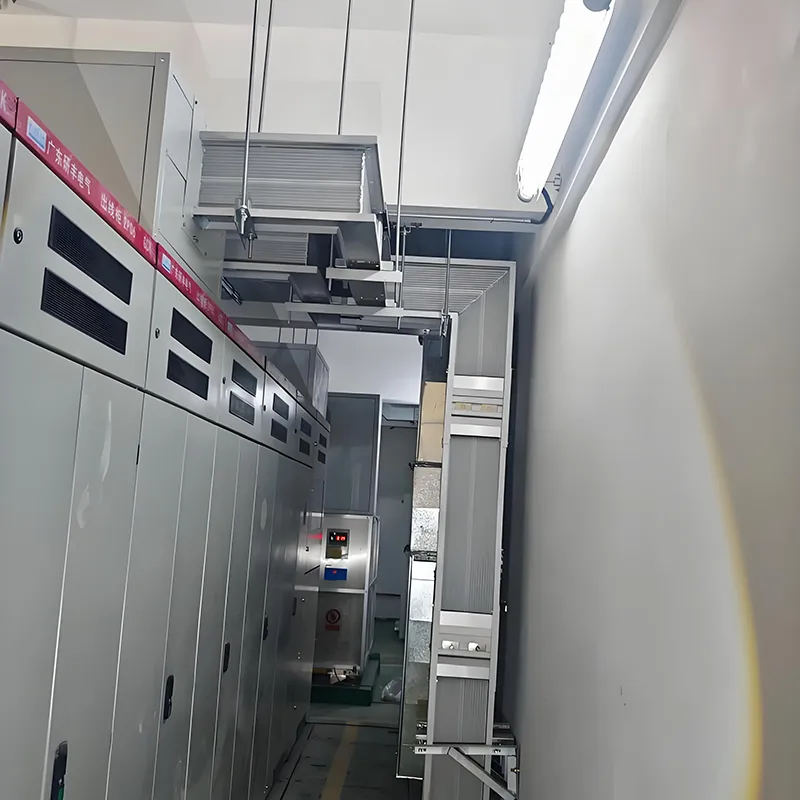

1. Stromverteilungsschächte von Hochhäusern

Das System wird vertikal in Stromverteilungsschächten verlegt und dient als Ersatz für herkömmliche Kabel. Bei gleicher Stromkapazität nimmt es nur ein Drittel des Platzes ein, den Kabel benötigen, und löst damit effektiv das kritische Problem des begrenzten Platzes in Hochhaus-Stromverteilungsschächten. Die vollständig geschlossene Struktur eliminiert Gefahren wie Nagetierbefall und Brandgefahr und erhöht so die Gesamtsicherheit des Stromverteilungssystems des Gebäudes.

2. Vertikale Kraftübertragung in Industrieanlagen

Bietet eine vertikale Backbone-Stromversorgung für Großgeräte und automatisierte Produktionslinien in mehrstöckigen Industrieanlagen. Seine hohe Stromführungsdichte eignet sich ideal für konzentrierte Anlagenlayouts, während seine modulare Erweiterbarkeit eine flexible Anpassung von Produktionslinien unterstützt.

3. Spezialisierte vertikale Umgebungen

Wasserdichte Gießharzprodukte eignen sich für die vertikale Energieübertragung in feuchten und korrosiven Umgebungen – etwa in unterirdischen Versorgungstunneln und Schienenverkehrssystemen. Feuerbeständige Produkte eignen sich für vertikale Stromverteilungsszenarien mit strengen Brandschutzanforderungen, wie sie beispielsweise in der petrochemischen und nuklearen Industrie zu finden sind.

Kundennutzen

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. befindet sich in der wunderschönen Küstenstadt Qingdao in der West Coast New Area. Das 2005 gegründete Unternehmen ist ein führender Hersteller von Elektroprodukten, darunter Kabelrinnen, Stromschienenverteilersysteme und Stromverteilerschränke. Unsere Tochtergesellschaft, Qingdao Fenghua Electric Co., Ltd., fungiert als Ergänzung zu unserer Muttergesellschaft und baut gemeinsam eine umfassende Produktmatrix auf, die das gesamte Spektrum der Stromverteilungsausrüstung abdeckt. In den letzten Jahren hat sich das Unternehmen unermüdlich für Innovationen eingesetzt und bemerkenswerte Ergebnisse im Bereich Energieeinsparung und Verbrauchsreduzierung erzielt. Mehrere unserer Produkte – wie selbstsichernde Kabelrinnen und Sammelschienen aus Kupfer-Aluminium-Verbundwerkstoff – haben aufgrund ihres hohen Mehrwerts und fortschrittlichen technologischen Inhalts auf dem Markt Anerkennung gefunden. Darüber hinaus verfügen wir über umfassende Prüfberichte und obligatorische Zertifizierungszertifikate, die ein breites Spektrum an Busleitungsspezifikationen abdecken, sodass wir den vielfältigen und vielschichtigen Anforderungen unserer Kunden voll und ganz gerecht werden können.

Wenn Sie sich für den Vertical Sandwich Busway von Qingdao Fenghua Electric entscheiden, profitieren Sie von:

• Raumoptimierung: Die vertikale Raumausnutzung wird um das Dreifache erhöht, wodurch es perfekt für die engen Umgebungen geeignet ist, die für Stromverteilungsschächte typisch sind.

• Energieeffizienz: Mit Kupferleitern mit geringem Widerstand und einem Strukturdesign mit geringer Reaktanz werden die Stromverteilungsverluste jährlich um 10 bis 20 % reduziert.

• Sicherheit und Zuverlässigkeit: Durch die Kombination eines Anti-Kamineffekt-Designs und mehrerer Schutzschichten entsteht eine robuste vertikale Feuerbarriere.

• Flexible Anpassungsfähigkeit: Mit einer mehrschichtigen Plug-in-Schnittstelle und modularen Installationsmöglichkeiten ist es für zukünftige Anpassungen des Grundrisses und Anforderungen an die Geräteerweiterung geeignet.

• Markensicherheit: Basierend auf 18 Jahren spezialisierter Fertigungskompetenz von Qingdao Fenghua bieten wir umfassenden Kundendienst und technischen Support.

FAQ

1.Was ist ein vertikaler Sandwich-Busverteiler?

Eine vertikale Sandwich-Stromschiene ist ein kompaktes Hochstromverteilungssystem mit gestapelten Kupferleitern, das für die sichere und effiziente vertikale Stromübertragung in Hochhäusern und Industriewerkstätten konzipiert ist.

2.Was sind die Strom- und Spannungswerte?

Die vertikalen Sammelschienen von Fenghua Electric sind für 250 A–6300 A und ≤690 VAC ausgelegt und eignen sich für verschiedene Niederspannungs-Hochstromverteilungsanwendungen.

3.Welche Materialien werden für die Leiter verwendet?

Es wird hochreines T2-Elektrolytkupfer verwendet, das geringe Verluste, hohe Leitfähigkeit und langfristige Zuverlässigkeit gewährleistet.

4.Welche Schutzstufen sind verfügbar?

Der Schutzbereich reicht je nach Modell von IP54 bis IP68 und eignet sich somit für Innen- und Außenbereiche sowie raue Umgebungen.

5.Kann die Stromschiene in feuergefährdeten Bereichen verwendet werden?

Ja, das feuerbeständige Modell verfügt über eine Isolierung bis 180 °C und eine Kurzschlussfestigkeit, die für einen sicheren Betrieb unter Brandbedingungen ausgelegt ist.

6.Wie hoch kann es vertikal installiert werden?

Die vertikale Installation kann je nach Schienentyp und Lastanforderungen bis zu 200 Meter betragen.

7.Ist die Installation einfach?

Ja, das modulare Design und die kompakte Struktur ermöglichen eine schnelle und bequeme Installation und reduzieren so Arbeits- und Projektzeit.

8.Wo wird es häufig verwendet?

Ideal für Hochhausschächte, Industriewerkstätten, Fabriken, Rechenzentren und andere vertikale Hochstromverteilungsszenarien.
